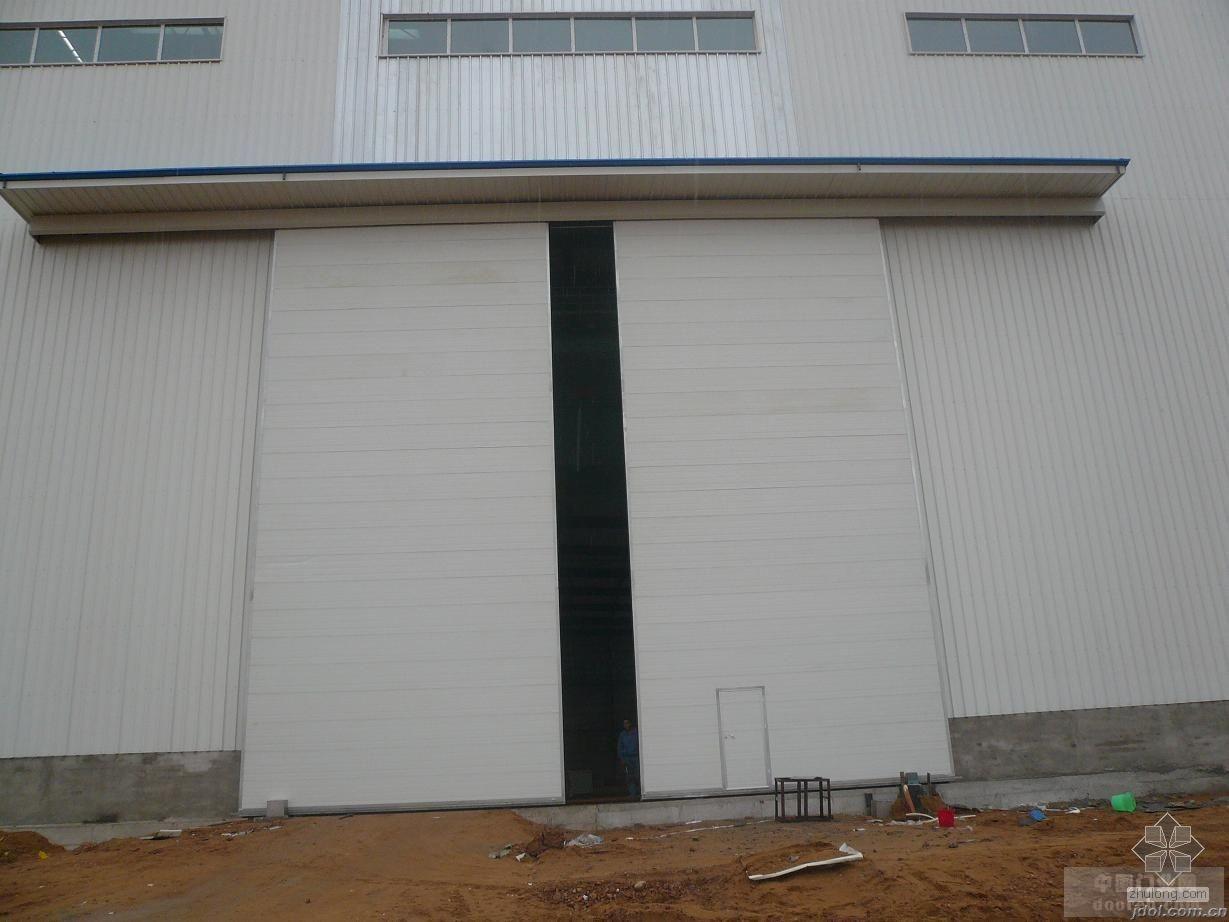

工業平移門產品介紹

工業平移門的構成主要由上承重軌道、滑輪、門扇、密封件、開門機、控制系統等組成。它是利用開門機帶動鋼絲繩與滑輪傳動，帶動門扇水平移動，從而實現大門啟閉。包邊、承重軌道采用冷彎成型專用重型型材，結構合理，滿足強度要求。

材料選用及性能參數設計

A、主要由上承重軌道、滑輪、門扇、密封件、開門機、控制系統等組成。它是利用開門機帶動鋼絲繩與滑輪傳動，帶動門扇水平移動，從而實現大門啟閉。

B、門扇：由門板、重型包邊、密封膠條等組成。

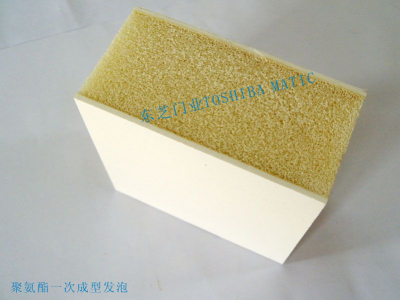

(1)、門板采用聚氨酯夾芯保溫發泡板結構，符合防火要求，并達到保溫標準。門體表面平整美觀、無明顯釘痕及凸凹。

(2)、所有鋼結構型材件均采用Q235材料。包邊采用軋制專用重型包邊，規格有75mm，100mm，150mm（內空）等，結構合理，滿足強度要求。

(3)、門邊包角采用專用模具沖壓成型，加強角部強度，美觀大方。

(4)、大門上、側密封采用三元乙丙橡膠密封。具有非常優異的耐熱性、耐老化性、回彈性、絕緣性能及耐低溫性能，使用年限15年。下密封采用聚酯纖維布扎，耐摩擦，密封好，不會象橡膠條那樣擦黑地面。

C、下導向限位器:門扇在水平開啟和關閉過程中，底部配有下導向限位器，使其能夠抵抗外力作用避免搖晃。可避免以往導向槽進入障礙物或結冰阻礙大門行走的情況。

D、傳動系統：滑輪、上承重軌道、鋼絲繩、傳動箱、松緊調節裝置等組成。

(1)、軌道: 上承重軌道采用軋制專用重型滑道，厚度3.0mm，強度高，運行順暢。

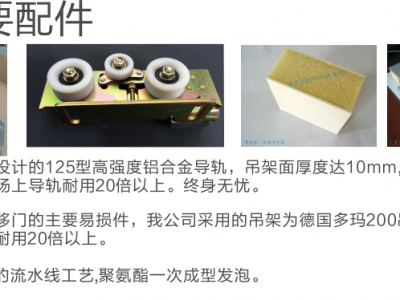

(2)、滑輪采用自制重型滑輪，運行順暢，無噪音。

(3)、鋼絲繩采用優質電梯專用繩，耐磨損，拉伸率低，抗拉強度高。

(4)、傳動箱采用鏈條及齒輪傳動機構，使電機輸出速度力距適合大門傳動。

(5)、松緊調節裝置可調節鋼絲繩松緊度，使傳動系統松緊適中，傳動靈活順暢。

E、外觀質量：大門平面位置、顏色美觀、新穎并與建筑物整體相協調。

(1)、構件在焊接前進行噴砂處理，其除銹等級為Sa2.5級，執行標準GB/T8923--88《涂裝前鋼材表面銹蝕等級和除銹等級》。

(2)、外裝飾按客戶提供色板噴涂色漆，漆膜厚度≥20μm。

(3)、噴涂表面應平整光滑、均勻、無褶皺、流掛、氣泡等噴涂缺陷。

(4)、所有金屬構件表面均進行防腐處理，油漆件有防銹底漆。

F、手動機構:在驅動系統上設有手動離合裝置，當停電需手動開啟大門時可將離合器分離。

G、控制系統組成及功能

開啟和關閉，由控制箱按鈕控制。水平開啟或關閉后碰觸行程開關自動停止運動。開啟關閉位置準確、可靠，確保人或通過物的安全。

電動平移門控制系統，按照規定的運行方式運行，實現集中控制，集中控制箱安裝在門內右側（內視）。可以實現對開、對關。開啟速度4~8米/分。控制系統采用控制按鈕、交流接觸器、熱保等組成，控制系統穩定可靠。能夠確保準確定位。具有超限位保護。自由控制并實現對開、對關、停止、急停、定位。

1) 驅動機構

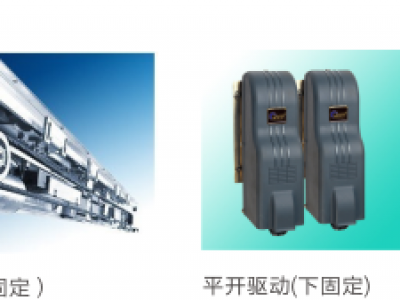

采用進口優質電機，絕緣等級：F 防護等級：IP54。

2) 集中控制箱

集中控制系統，能夠實現大門的對開、對關、停止、急停等自由控制，能夠實現準確定位。門金屬構件與帶電部件接觸部位采取安全可靠的絕緣防護措施。各元器件采用國產優質產品。

3) 控制按鈕盤

控制箱設有按鈕控制操作盤。按鈕包括：開門、停止、關門、急停。

4) 行程限位保護裝置

采用多重限位保護，每扇門設置有開門超限限位、開門到位限位、、關門超限限位、關門到位限位等限位保護。

5) 過流、過載保護：

當驅動電動機發生過流、過載時，該扇大門控制系統會自動保護，停止運行。

6) 接地保護：

控制系統和大門均有良好接地保護，接地電阻≤4Ω。

7) 控制系統運行環境：

a、 工作電源：三相380 V?10%（50HZ）交流電源；（采用三相五線制）電源。

b、 電機功率：0.55KW，0.75KW等規格
